도면의이해
공사를 착공할 때 필요한 설계도로서 설계자 이외 다른 어떤 사람이보아도 쉽게 이해할 수 있는
기호와 숫자 및 선으로 그려진 도면을 말한다.
가공도 설계된 시공도에 의해 각 분야 별로 모양, 치수, 구부림, 각도 등을 분리 표기하여
가공하기 쉽게 그려진 도면을 말한다.
도면의이해
도면은 설계 할 때 순서가 있다.
첫 장에 제목, 차례가 있고 번호에 따라 순서가 정해진다.
철근에서는 구조도면이 해당된다.
그 외 전기, 설비, 내장,방화, 통신, 마감 등등 필요한 공종에 따라 많은 종류의
도면이 있으면, 구체적으로 다음과 같다
입면도. 평면도. 단면도. 주심도. 구조 평면도. 기등 일람표. 보 일람표. 슬래브,옹벽일람표
배근 상세도 대체적으로 위와 같이 도면의 순서가 매겨지며 실제의 크기로 그려질 수 없기
때문에 축척을 이용하여 설계한다.
scale 축척 도면은 항상mm 개념으로 표시됨
도면을 작업할 때 사용하는 축적자
적색부분에 100/1,200/1
청색부분에 300/1,400/1
흑색부분에 500/1,600/1
여러 가지 축적에 적용할 수 있도록 종류가 다양하다
기호의 사용
길이 - L. 높이 - H. 나비 - W. 두께 - THK. 면적 - A. 용적 - V
지름 - D.￠. 반지름 - R. 주출입구 - ↑. 부출입구 - ↑
축척1/200 - S 1/200
마감표시 - ▽
구조체면표시 - ▼
기호별 용도
기초판 F , 기둥 C , 벽체 W , 큰보 G1 , 작은보 B1 , 기초보 FG, FB , 켄틸레버 2CG1 ,
일반슬레브 1S1 , 켄틸레버슬래브 CS , 온통기초슬래브 FS
여러가지의 도면해석
GL - GROUNDN LEVEL의 약자로지표면과 접하는 부분
FL -FLOOR LEVERL의 약자로 각층의 바닥마감 LEVEL을 표기함
SL -LEVEL의 약자로 각층 구조부 상단을 표기함
표시의 예
C- 기둥. BC1- 지하기둥 1번 1C1-1층 기둥 1번
주심도 -기둥이나 벽등을 기준으로 스판 SPAN의 길이 등을 나타내며
기둥이나 벽의 위치를 나타냄.
XO X1 X2 YO ┼ ┼ ┼ Y1 ┼ ┼ ┼ Y2 ┼ ┼ ┼

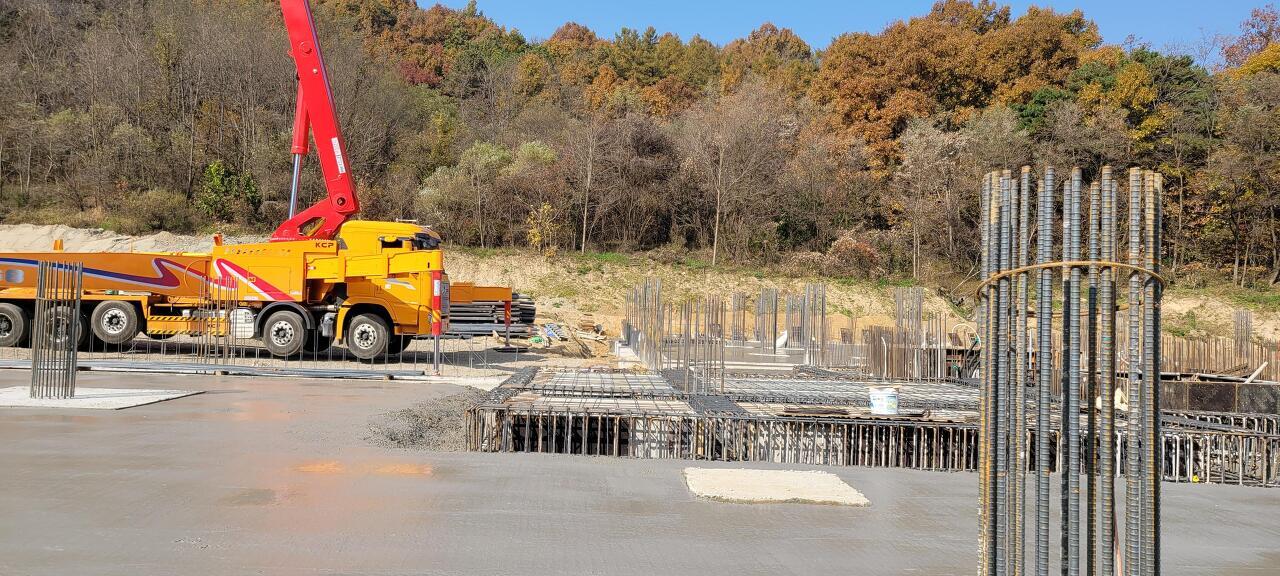

기둥조립 X0, X1 또는 YO, Y1 방향에따라 철근 수량이 틀릴수 있으므로 이점에 유의할것.
벽표기 W
벽체에서 표시기호
ⓐRW(Retaining Wall -웅벽. ⓑ wall - 벽. ⓒ THK - 벽의 두께를 나타냄
ⓓ V - 수직 철근. ⓔ H - 수평 철근. ⓕ T - 폭고정근. ⓖ H - 헌치 사인장철근
보 G
표시기호 :G - 거더,B - 빔
특히 단차가 있는 보일 경우 하부근은 배근의 연속성이 다르므로 별도로가공하여야 하고
B, 작은보 하부근 조립시 G보와 G보
사이에 잘들어가 지 않으므로 주의 깊게 살펴보아야한다.
