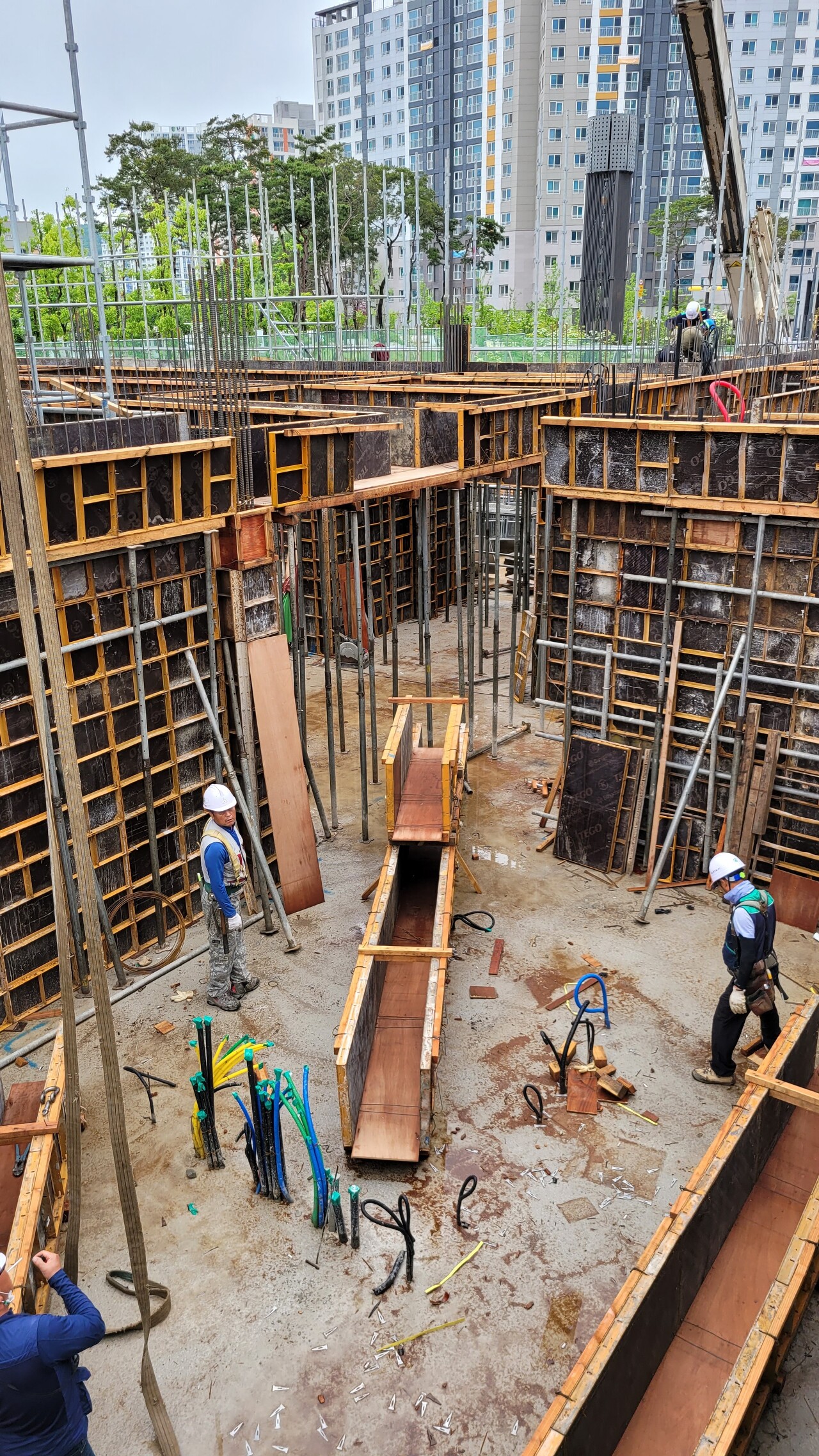

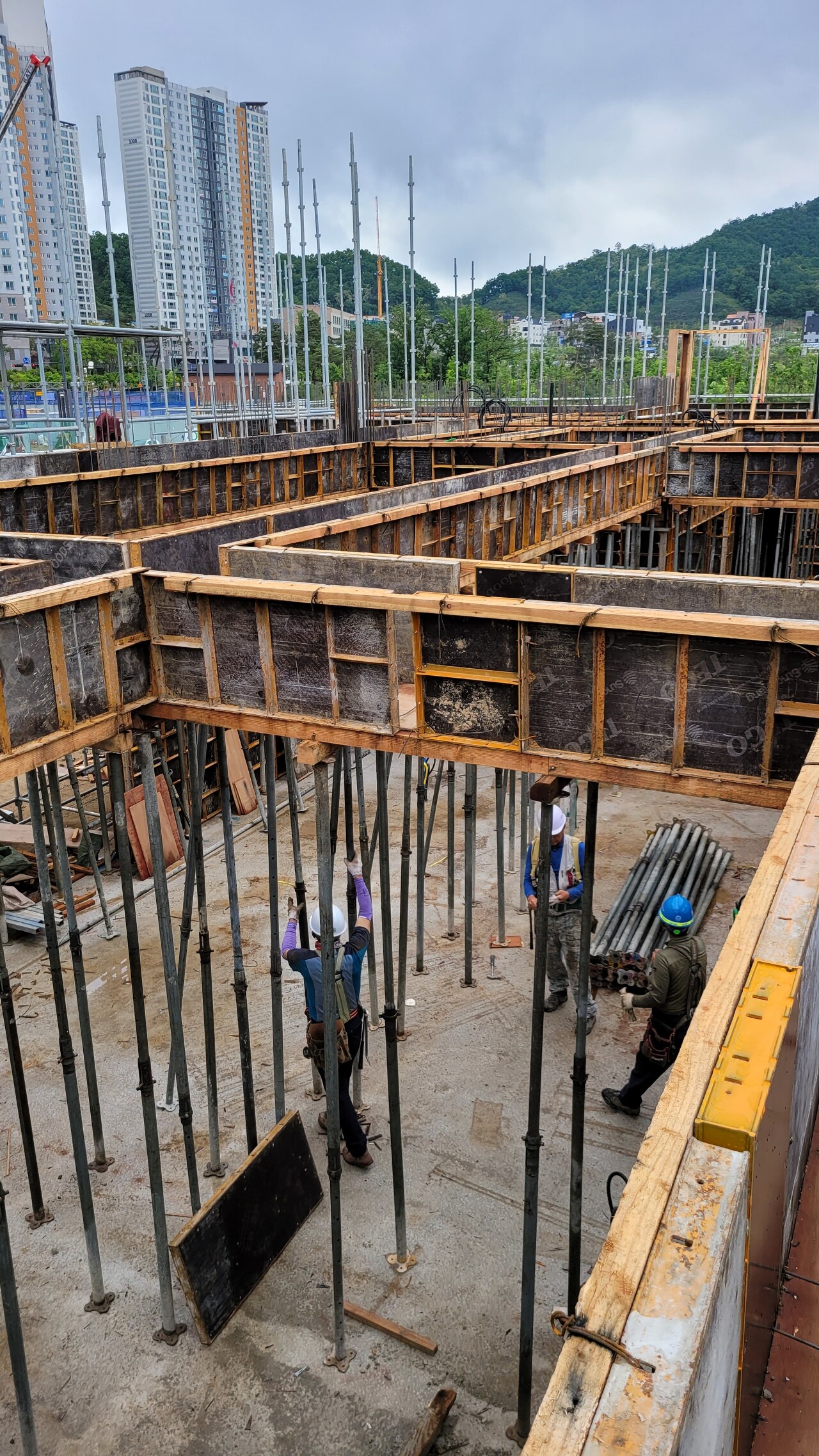

도면에 쓰는 약어

A 건축 C 토목  M 기계  E 전기

위의 약어는 도면의 공종이 어디있지를 표시합니다.

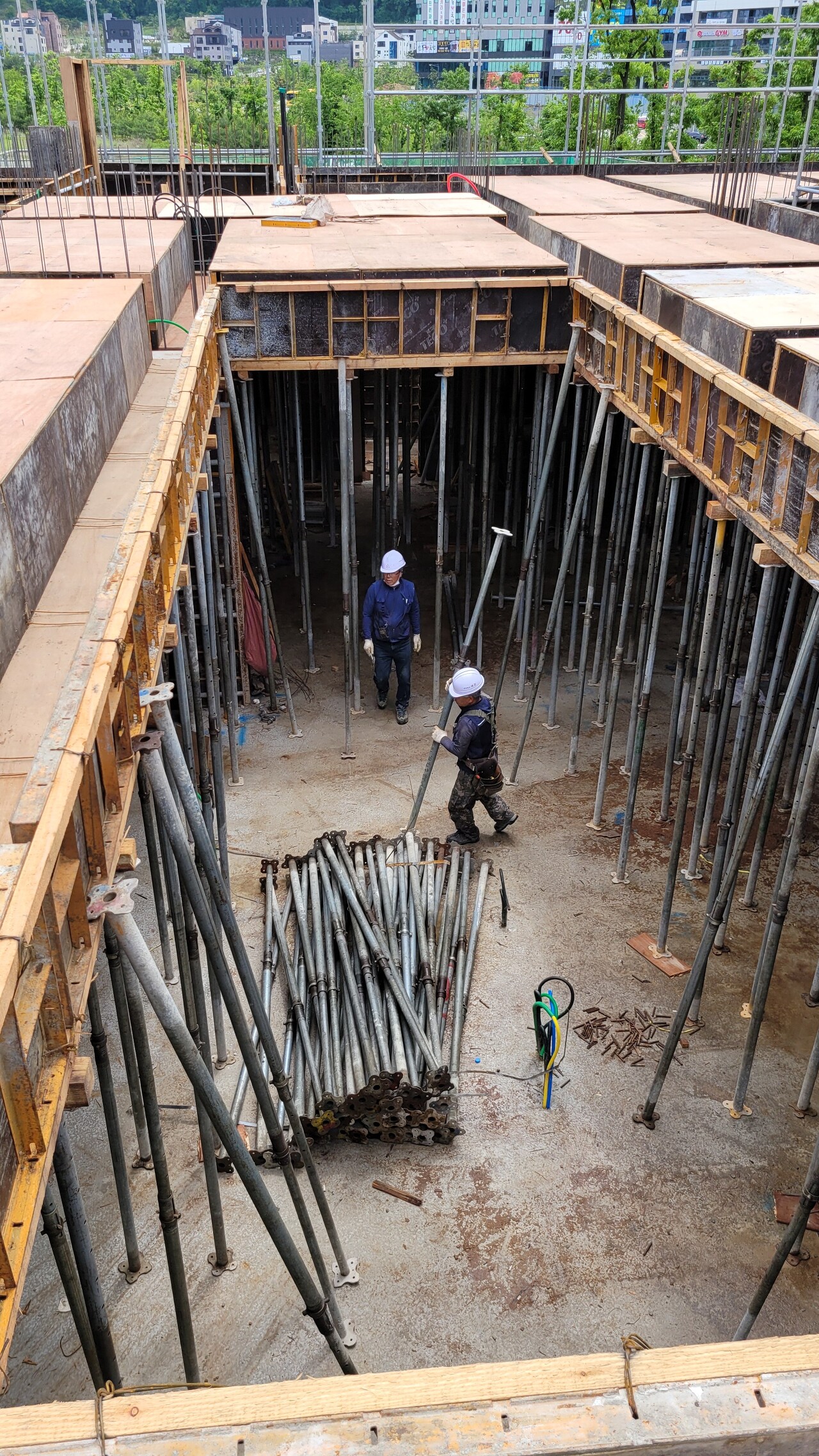

GL 지표면  FL 마감  SL 슬라브

바닥의 레벨을 표시하는 약어입니다.

선의 종류에 대해 배웠습니다

굵은선. 중간선. 가는선.  점선

도면의 구분

도면의 구분은 단순한 scale별 분류가 되서는 안되며,

도면의 성질과 시공성을 고려하여 판단하여야 한다.

도면번호는 일련번호일 필요가 없으며,

도면자체에 대한 정보를 포함하기 위하여 100단위씩 끊어서 분류한다.

ⓐ 공사별 분류

A  건 축  Architecture
S  구 조  Structure
C  토 목  Civil
M  기 계  Mechanical
E  전 기  Electrical
L  조 경  Landscape

1. 기숙사, 교도소, 공동주택 등과 같이 여러 동棟의 건축물을 작성해야 할 경우,

   공사별 분류 코드 뒤에 동별 번호를 기입하고, 1개동일 경우 1은 생략한다.
ex. A2-100, A2-200, A3-201, S2-200.....A1-000 X
ⓑ  항목별 분류

1.  구분은 100을 단위로 분류한다.
ex. A-000, A-100, A-200, S-000, S-100.

2. 도면의 중요도에 따라 중요 도면을 앞쪽에

  그리고 상대적으로 중요도가 떨어지는 도면을 뒤쪽에 배치함
ex. 기본도 - 외벽도 - CORE  상세도  외주도면

ⓒ  세분류

1. 세분류가 필요할 경우 항목별 분류내에 10단위를 기준으로 분류함

2. 세분류가 없을 경우 도면번호로 연결됨

ⓓ 도면번호

1. 항목별분류 또는 세분류 내에서의 도면 일련번호

2. 분류에 의해 구분된 모든 도면은 1번부터 시작한다.
ex. A-001, A-031, A-451 .
